Polycom视频会议解决方案

一. 需求分析

二. 整体方案设计

§2.1 视频会议设计方案

§2.1.1 组网架构设计

§2.1.2 核心平台-多点控制单元MCU

§2.1.3 会议室设计

§2.2 会议应用场景设计

§2.2.1 调研讨论会议高清数据协作

§2.2.2 日常办公会议多组并发

§2.2.3 业务培训会议

§2.3 信息发布系统设计方案

§2.4 配置清单

三. 方案优势

§3.1 技术成熟,稳定可靠的系统

§3.2 技术领先和标准化,产品生命力强

§3.3 多组分屏会议并发——低带宽、混速混协议

§3.4 最好的音、视频效果

§3.5 最低的网络资源需求

§3.6 先进的高清纠错

§3.7 实用的高清双流

1.需求分析

随着信息技术的飞速发展与广泛应用,持续创新是企业取得竞争优势的主要手段,因此推进企业信息化建设是贯彻落实科学发展观、加快自身发展的现实需要,也是作为国有大型企业履行经济、政治和社会责任的客观要求。

要建设和应用统一集成的信息系统,利用信息技术加快企业生产经营管理方式和业务流程的优化、改造,提升信息技术在公司发展中的支撑和推动作用,必须加快“统一通信协作平台”建设。从日常会议沟通、客户交流到紧急事件的快速反应以及协同作战的业务角度出发,研究制定并认真落实好统一通讯技术总体规划。

为保障各地职场、员工沟通协作的时效性,建设安全可靠、简单应用的视频会议系统。

2.整体方案设计

§2.1 视频会议设计方案

§2.1.1 组网架构设计


                                             组网架构

§2.1.2 核心平台-多点控制单元MCU

                        产品图

在当今瞬息万变的年代,高效的政府、现代化的企业需要内部与合作伙伴快速便捷的沟通。视频协作技术使您能够远隔千里随时随地进行面对面地沟通交 流。无论您的团队是在北京、伦敦、纽约或世界其他的任何一个地方,Polycom的视频协作系统使您能够协同工作、快速决策,工作效率成倍提高。大规模的 视频协作应用对系统的可靠性、扩展性以及应用体验提出了越来越高的要求。Polycom 云视频协作平台的RMX1800集业界领先的技术及客户化的视频应用于一体,为您提供业界无以伦比的超流畅高清视频、高清内容以及水晶般高保真音频。

RMX1800具有先进的全编全解架构和强大的处理能力。能够全方位兼容符合国际电联标准的不同协议、不同速率、不同分辨率、不同帧速率的任何终端;全面满足政府、企业大型会议、讨论型工作组会议、方便快捷的移动性会议以及高端远真会议的超强扩展性和灵活性的应用。

Ø 提供大规模高清视频协作的全新硬件平台 -

² 完全对称 1080p60

² 专业硬件加速器最新 DSP 技术

Ø 具备超强全编全解处理能力

Ø 最低的总拥有成本 (TCO) - 使用 H.264 High Profile 技术可节省高达 50% 的带宽资源,通过动态资源分配技术支持更多人同时加入会议

Ø 最高的灵活性- 充分利用 Polycom® RealPresence® 虚拟化管理解决方案,实现高可靠性和扩展性,同时确保100%自动冗余备份

Ø 企业级协作- 通过 Polycom® Lost Packet Recovery (LPR)、高端音视频(对称式 1080p)和 Polycom® UltimateHD 等技术获得逼真的视、音频协作体验.

视频参数

• 支持从QCIF到1080p 60,包括中间分辨率(SIF、

CIF、SD、WSD和HD 720P)

• H.263、H.263++、H.264 、H.264 High Profile、

SVC

• 支持 16:9 及4:3 宽高比

• H.239 / BFCP内容共享分辨率:VGA、SVGA、

XGA、SXGA、720p、1080p

音频参数

• G.711a/u、G.722、G.722.1C、G.722.1、G.729A、

G.719、Polycom® Siren™ 14 和 Siren™ 22、

Siren™ 22 LPR

• 用户和管理员静音控制

• 支持DTMF

• 回声及键盘噪声抑制

• Audio Clarity锐化和音频质量提升

管理工具

• 基于网络和应用的管理和监控功能

• 多RMX管理

• 管理员、操作员、主席和审查员等多级管理

• 完整的XML API开发包,支持第三方应用程序集成

• 支持多达4000个通讯录条目

• 通讯录快速搜索

• 管理员会议

• 内部预约日历,用于会议预约

• 支持视频资源管理器(Resource Manager)

• 支持云协作控制平台(视频协作控制系统)

• 在会议期间调整与会者

• 会议模版轻松保存分屏模式,用于下次会议

• 外部数据库接入(LDAP/AD)

• 网络分离(多个 IP地址)

• 支持 ICE和SRTP

• IP H.323 和SIP

• 10/100/1000 Mb网络接口

• 从任意网络直接拨号

IP QOS

• Polycom 丢包恢复™(LPR™)技术

• DiffServ

• IP优先

• 动态抖动缓冲

• 语音及视频差错消隐

• 管理和媒体网络分离

• AES媒体加密

• 传输层安全性(SIP和管理网络)

• 分层管理接入级别

• 安全会议模式

• 与Polycom RSS™系列集成

• 一体化会议平台(语音、视频和数据)

• 多达35种不同的会议分屏模式

• 个性化分屏与自动分屏

• 支持Polycom LPR™技术

• 支持H.264 High Profile

• 定制分辨率配置

• 定制高清欢迎幻灯片

• 分屏背景选项

• 演讲和演示模式

• 会议模版

• 远端摄像机控制 (FECC)H.224/ H.281、H.323

annex Q 和 SIP FECC(AVC)

• 会议呼出及呼入

• 支持多至2000个虚拟会议室

• IVR语音提示

• 多语言及透明会场名称选项

• 支持各种会议的双流级联

§2.1.3 核心平台-防火墙穿越服务器

企业级视频会议系统在Internet上部署、使用和管理时,常常遇到以下困难:

视频会议部署难

IP专线租用费用昂贵,通常一条带宽为2M的IP专线,其线路租用费用通常需要两千至三千元每月,这使得企业不得不考虑在Internet上进行视频会议。

各个分支机构的防火墙、端口限制等会阻碍视频会议业务的开展,管理员不得不频繁对网络设备进行配置和维护。

视频会议使用难

分支机构常常使用ADSL线路,或者共享写字楼光纤接入,获得的公网IP地址不固定,每一次变化,就需要双方重新查找地址和沟通,非常麻烦。

只能呼叫放置于公网上的MCU(或内置MCU功能的视频终端),无法展开双向视频呼叫。

视频会议管理难

实际使用中,常常需要呼叫类似218.94.61.81这样的IP地址,并且进场变化,难以记忆,难以管理。

系统管理员无法知道对方设备是否开机,或是否在开会,只能打电话询问。

由于上述的困难一直无法得到很好的解决,Internet上的企业级视频会议,一直无法得到有效开展。鉴于这种情况,推荐睿讯呼叫服务器,来解决视频会议应用中部署、使用和管理的问题。

睿讯呼叫服务器由一套GK服务器,内置H.460协议支持,部署于企业的总部。

GK服务器解决了IP地址到视频呼叫号码转换的问题,呼叫时不再需要记忆和输入复杂的IP地址,只需要输入像4004、4301这样的号码,就可以发起呼叫,企业可以借此建立《视频会议通讯录》。如:

视频会议通讯录

序号

视频会议室

号码

1

公司总部会议大厅

4000

2

公司总部4楼会议室

4004

3

公司总部5楼会议室

4005

4

北京办事处会议室1

4101

5

北京办事处会议室2

4102

6

广州办事处

4201

7

上海办事处

4301

可以管理视频终端的注册,注册后的视频终端才能获得视频呼叫号码,禁止非法注册。

呼叫状态显示,可以显示正在进行的呼叫,实时掌握视频设备使用情况。

H.460协议是国际电信同盟ITU(International Telecommunications Union)批准的防火墙/NAT穿越标准,H.460协议不要求对原有的防火墙/NAT设备做任何配置和改变,就可以实现多边界(multi-boundary)的穿越,简化了视频会议应用的网络互连。

§2.1.4 会议室设计

§2.1.4.1 集团会议室建设

建设内容

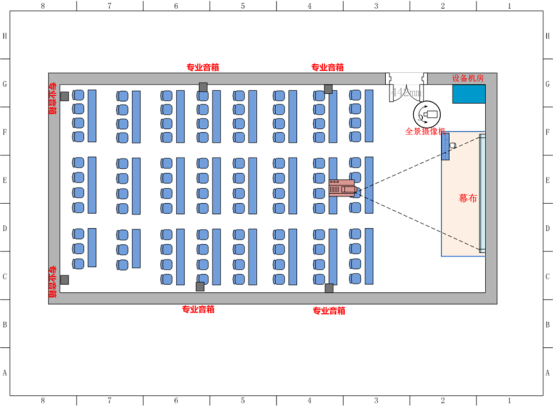

                                                参考会议室示意图

名称

组件

说明

Group550

高清编解码器,实现1920×1080p的高清图像效果和20KHz的超CD音频效果,具备丰富的音视频接口。

导播

1920×1080p分辨率下60帧/秒的采集能力,12倍光学变焦。支持人脸识别和声音识别自动跟踪发言人。

Group MIC

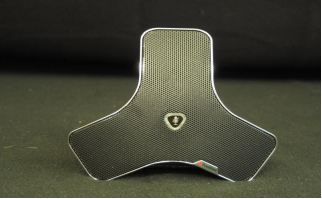

360度全向麦克风,20KHz的超CD音频采集,可以屏蔽手机辐射干扰的设计。

Group遥控器

标配中文标识遥控器;

                                    效果示意图

§2.1.4.2 分会场会议室建设

建设内容

名称

组件

说明

Group310

高清编解码器,实现1920×1080p的高清图像效果和20KHz的超CD音频效果,具备丰富的音视频接口,支持双屏双显。

EagleEye

1920×1080p分辨率下60帧/秒的采集能力,12倍光学变焦。

Group MIC

360度全向麦克风,20KHz的超CD音频采集,可以屏蔽手机辐射干扰的设计。

Group遥控器

标配中文标识遥控器;

Polycom RealPresence GROUP 310通过将一流的视频体验和极具突破性、简单易用的新界面完美融合,能够有效提升贵公司的会议室群组协作效率。 Polycom的开放式标准,使您无需任何额外支出即可与全球范围内数百万台其他设备进行互操作。

Polycom RealPresence GROUP 310提供:

² 突破性的用户体验

² 突破性的用户体验 (Polycom UX™),即使对初次使用的用户而言也非常简单,无需接受专业化培训。

² 借助Polycom智能飞屏(SmartPairing),您只需使用智能平板电脑便可以轻松的将智能平板电脑上的视频呼叫无缝神奇般地转移到所匹配的会议室型(Room System)系统上。

² 1080p60 全高清视频提供业内最逼真的高清图像质量。

² 分辨率高达 1080p60的内容共享及全动态高清图像,即使远程共享也不会影响效果。

² Polycom Constant Clarity 是行业领先的音频技术,显著提高了真实感和会议效率。

行业最广泛的互操作性

² 完全基于标准,能够连接目前使用的绝大部分标准视频系统。

² 可与领先的统一通信 (UC) 平台互操作,无需昂贵和复杂的网关,即可享受到 UC 平台更多的益处,同时提升了用户体验。

最低总拥有成本

² H.264 High Profile 技术支持 1080p60,同时节省高达 50% 的带宽资源。

² 突破性的用户界面加速了视频通信的使用,并降低了IT管理及维护成本。

保护过往投资,兼容Polycom摄像头、麦克风以及 Polycom EagleEye Director 和 Polycom Touch Control等 UC 创新技术。

                                          效果示意图

§2.2 会议应用场景设计

§2.2.1 调研讨论会议高清数据协作

根据视频会议系统网络架构,会议系统上级任何一台终端,都可以直接呼叫系统中的下级另一台终端(包括移动终端,建立双向连接,进行会议和交流,比如面试、业务分析会等。

在点对点会议下,可以实现1080P/720P动态效果。音频协议采用目前视频会议领域最优秀的G.722.1 Annex C、G.719音频算法,音频质量达到超CD水平,除此以外可以更可以实现22KHz音频编码以及目前国际上最先进的视频会议左右声道分离技术。

§2.2.2 日常办公会议多组并发

本次建设的视频会议系统可以并行召开不限制组数的双向高清分屏会议,这样可以满足系统内同时产生的多个远程视频会议的要求。不同的会场之间进行不同方面的工作会议。多个项目同时进行会议沟通,比如:召开一个远程培训的同时,还要进行一个领导决策会议。

可根据不同的区域,设定不同的虚拟会议室,不同会议室将分配不同的短号。各部门可根据需要,当开会时,加入各自的虚拟会议号即可实现分组讨论。同时,针对日常例会,设置专门会议室,以解决应急需要。


§2.2.3 业务培训会议

在日常培训会议中,需要对资料进行实时共享,同为,为提高培训的效果与灵活性,宝利通针对培训型会议,系统支持高清1080P60双流视频图像,增强了内容呈现的效果,并且主视频质量不会因为双流的启用而降低,也不会增加承载网络资源的占用。

双流(H.239标准)是指双视频流传送技术,这个名称最初来源于宝利通的People+Content功能,这种技术允许视频终端在一个视频会议中同时发送视频和内容。基于此项技术,视频用户可以得到双流视频服务,实现在视频会议系统中同时传送和显示两路视频信息。

§2.3 配置清单

序号

名称

产品选型

数量

备注说明

1

多点控制单元

宝利通RMX1800

1套

多点控制单元,用于多方视频通讯。

支持H.323和SIP双通讯协议;电信级纯硬件架构,在16分屏下支持10方1080p终端接入。

2

防火墙穿越

安全接入网关CT2000

1套

用于短号到IP地址解析、互联网与内网安全互通等。本次配置10方并发。

单台服务器最大支持100路并发呼叫;单台服务器可实现多运营商接入;采用web界面进行系统配置和维护,更方便用户使用;可以通过添加网关设备实现电话入会,为外出的人员提供更多样、更方便的参会方式

3

主会场

宝利通Group310高清终端

1

高清视频会议接入设备。支持1080P60帧/秒图像及内容,支持3视频输入、2视频输出。

4

宝利通智能导播

1套

支持人脸识别和声音识别,发言者自动跟踪取景。无需手动操作。支持个人图像和全景图像拼接传输。

5

分会场

宝利通Group310高清终端

1

高清视频会议接入设备。支持1080P60帧/秒图像及内容,支持3视频输入、2视频输出。

3.方案优势

§3.1 技术成熟,稳定可靠的系统

视频会议是一个实时性非常强的系统,不像邮件和文件系统出现不稳定的系统还可以忍受,大不了多等几分钟。远程医疗教研有任何的差错和不稳定都会表现出来,而且远程医疗教研多被用于重要的会议。视频会议的稳定性压倒一切是第一位的。

POLYCOM的产品在全球占有一半以上的份额,在国内骨干网络占有85%以上的份额。这些大规模的应用是用户在充分考察产品之后的明智选择,而这些大型案例的成功应用也进一步证明了POLYCOM的产品和系统是经得住考验的。

§3.2 技术领先和标准化,产品生命力强

宝利通是很多业界新技术的原创厂商,业界的很多标准都是宝利通公司首创的,技术领先,主导着远程医疗教研的技术发展,投资能够得到有效的保护。目前业界的最新主流技术大多来自POLYCOM,如:

宽带音频协议G.722.1 ,G.722.1 Annex C,G.719就是POLYCOM Siren7、Siren14和Siren22专利标准化的结果。

H.264编码组主席来自POLYCOM,H.264中的纠错技术DBC II标准源于POLYCOM的PAVEC音视频纠错技术。

最新的会议双流同传标准H.239标准,来自于POLYCOM的People+ Content技术;在技术上远远领先于竞争对手。

另一方面POLYCOM的产品严格按照技术标准生产和制造,标准化和兼容性最好。

§3.3多组分屏会议并发——低带宽、混速混协议

§3.4最好的音、视频效果

一个会议中,如果声音传送得不到保证的话,整个会议系统的实用性就大打折扣。POLYCOM的终端产品使用世界领先的音频技术,可使用户免除此方面的后顾之忧。

  • 22kHz( Siren22)高保真音质

  • StereoSurround环绕立体声

  • 360°高灵敏度数字麦克风

  • 可屏蔽GSM 手机干扰

在视频、双流部分,宝利通针对性解决方案也可以提供高达1080P的高清视频通信效果。

传统的远程医疗教研采用CIF(分辨率352x288)格式,受点阵数量的限制,在数字及线条等精细显示方面不尽如人意,远远不能满足现在高标准的要求。虽然4CIF的图像在分辨率上有所提高,但是没有本质的变化。是一个过渡的技术补救方式。而高清的图像1080P 60帧,可以满足各种高标准会议电视要求。而且1920x1080P 这个标准已经是国际(包括国内)上新一带视频显示的主流标准,目前所有的等离子和液晶显示设备都标准首选支持这一标准。

§3.5 最低的网络资源需求

本技术方案依托于最先进的编解码技术,可以为医院带来性价比最高的网络应用。

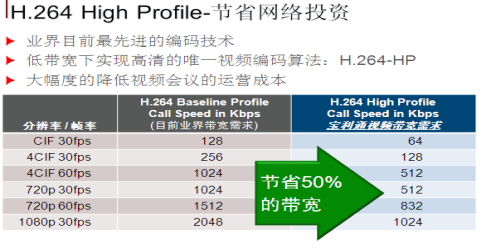

POLYCOM采用了最新的H.264 High-Profile编解码技术后,所有的理论带宽均降低了一半左右,这为用户的应用节约了大量的带宽。POLYCOM推出的H.264 High Profile 是远程医疗教研行业的一项技术突破,帮助采用视频的用户大幅降低网络资源的消耗,是目前远程医疗教研行业投资回报最高的解决方案。

§3.6 先进的高清纠错

LPR(丢包恢复)是POLYCOM最新发布的一种算法,是目前经专业机构评测得出的最强大的丢包恢复处理技术。其目的是保护IP视频通话免受网络丢包的影响。LPR采用前向纠错(FEC)方法,这是一种差错恢复方法,由发送方系统为发出的数据流添加冗余数据,使接收方系统可以侦测并纠正错误,而无需请求发送方系统重新传送丢失的信息。这种无需等待网络传送就可进行纠错的能力,使得前向纠错(FEC)非常适合于实时通信,如电视广播,IP电话以及IP远程医疗教研。

POLYCOM的丢包恢复(LPR)算法为IP远程医疗教研用户带来了显著优势,在有损的网络环境中提供高质量的音视频性能。随着众多远程医疗教研设备支持LPR,LPR带来的价值将会显著增长(终端、MCU、网关等)。

§三.七 实用的高清双流

系统支持高清双流视频图像,增强了内容呈现的效果,并且主视频质量不会因为双流的启用而降低,也不会增加承载网络资源的占用。

双流(H.239标准)是指双视频流传送技术,这个名称最初来源于POLYCOM的People+Content功能,这种技术允许视频终端在一个远程医疗教研中同时发送视频和内容。基于此项技术,视频用户可以得到双流视频服务,实现在远程医疗教研系统中同时传送和显示两路视频信息。

高清H.239双流
